中國第一棟“主動式建筑” : 威盧克斯（中國）辦公樓
威盧克斯(中國)有限公司辦公樓坐落于河北省廊坊市經濟技術開發區。建筑造型呈上小下大的四棱臺形狀，主要開口北朝向，東西長49.35m，南北寬20.4m，樓高9.83m。辦公樓主要功能包括辦公、會(huì )議、展示及作為員工休閑健身等。辦公樓的建筑設計秉承北歐極簡主義的斯堪的納維亞風格，外表使用與廠區內色彩一致的彩鋼板作為飾面材料；室內以現代流行的大空間、透明開敞式設計為主；家具、墻面、樓梯、燈具、管線、天花、地面的設計以造型簡潔、經濟適用、低調民主為主，力求避免繁冗、繁復、張揚、壓抑等負面效果，呈現給員工一個現代、文明、活潑、高效的辦公環境。

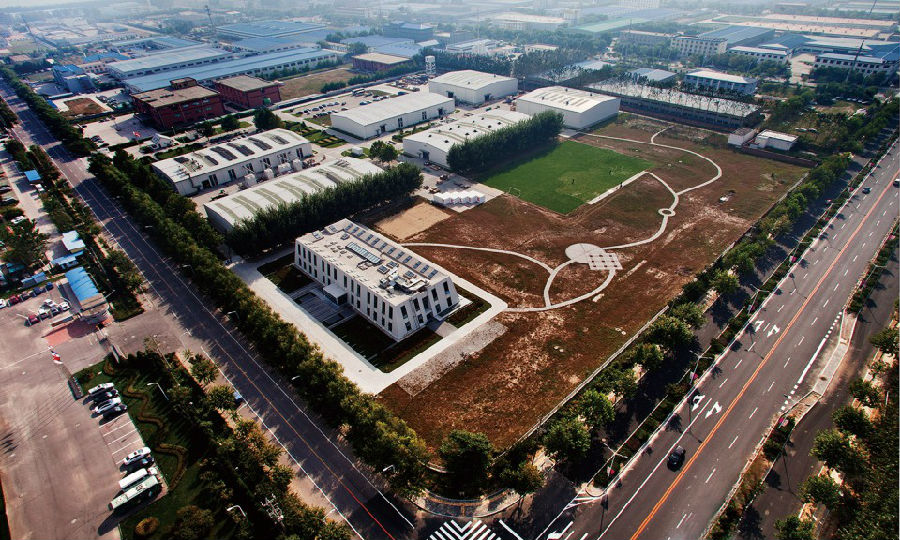

▽ 鳥瞰圖，bird view

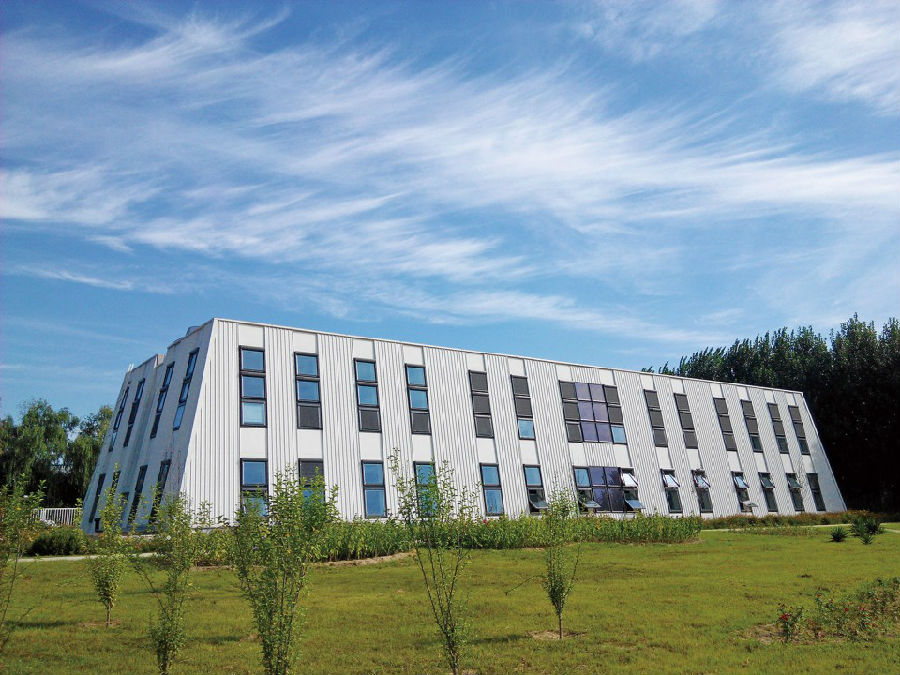

▽ 外觀，the appearance

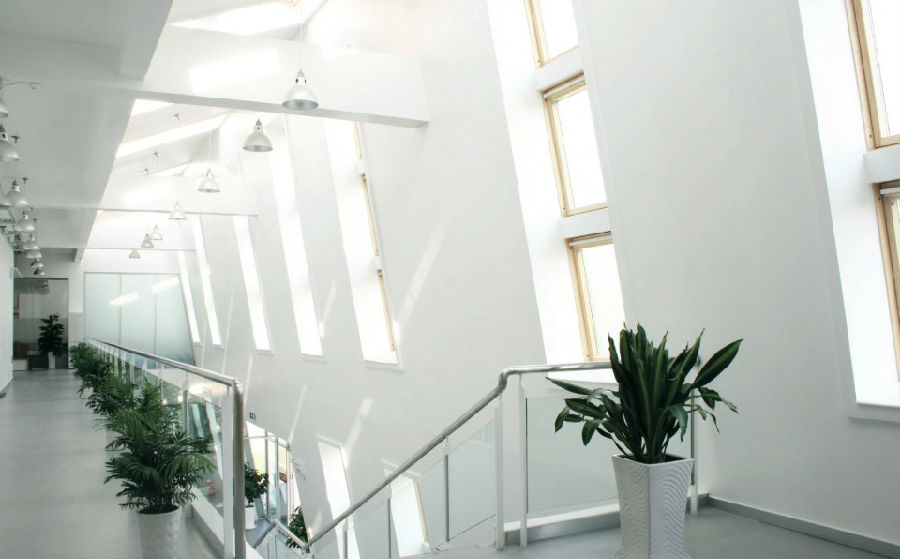

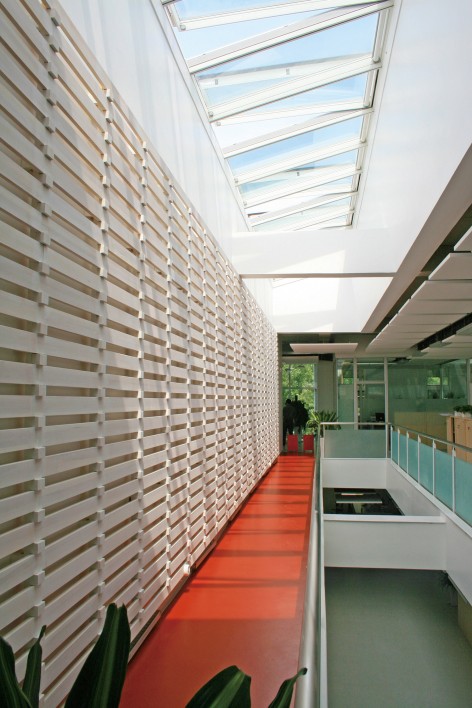

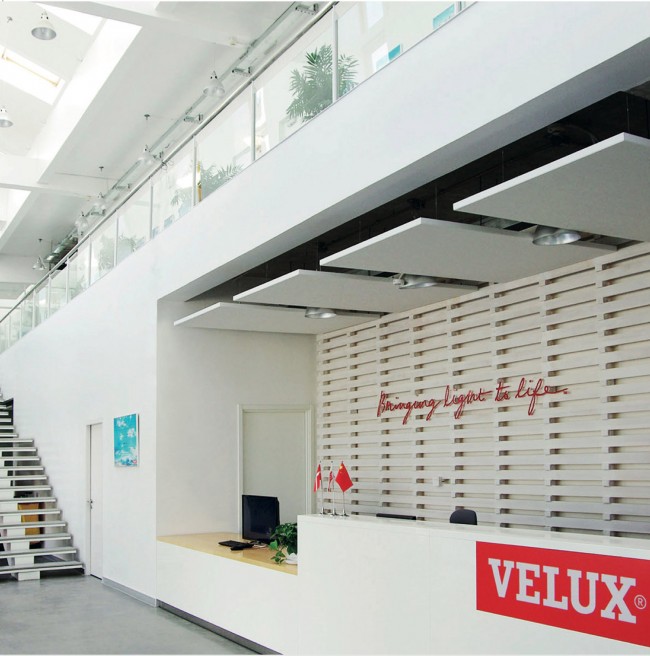

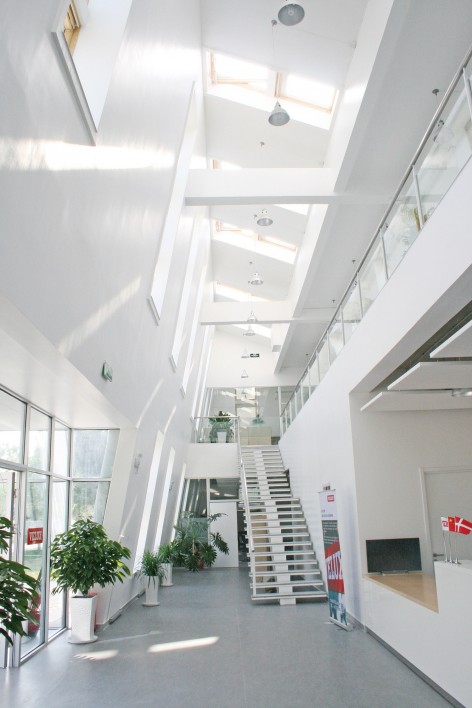

▽ 室內環境，interior

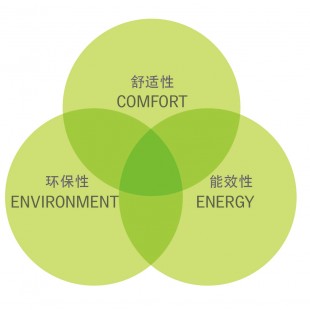

威盧克斯中國辦公樓是國內第一棟按照主動式建筑建筑理念設計建造的項目，在這個項目中，為實現“主動式建筑”的理念，做了以下考慮。
1.舒適性 COMFORT
舒適、健康、安全，是本工程追求的一個重要目標。在設計之初進行了通風設計(包括機械通風和自然通風)、聲學舒適設計、熱舒適設計以及濕度舒適設計之外，還有一項“愉悅度”指標——即把使用者的個人心理感受等因素，考慮到設計中去。例如，設計了帶有微波爐、冰箱、熱水器、咖啡茶的櫥柜的廚房；擺放了許多綠植；設置了兵乓球臺、臺球桌；在室外，還設計建造了足球場、排球場和開心農場。這些，都是圍繞建筑舒適性的設施。
▽ 辦公空間，office space
▽ 健身房，gym
2.能效性 ENERGY
自然通風和采光
自然通風和采光是綠色建筑必不可少的設計要素，其在大幅降低建筑能耗的同時，能給室內創(chuàng )造非常舒服的工作環境。建筑師采用雙向對流通風及中庭通風的設計，達到了良好的自然通風效果，大大節省了建筑后期運營的電力能耗。項目建成后的新風系統的指標(GB/T 18883-2002，室內空氣質量標準，標準每人每小時30立方米)達到國家標準的2倍，即60m3/人·h。
在建筑立面和地下空間，由296 樘窗組成多條采光帶成為辦公樓的特色。大量窗戶的應用帶來了充裕的日光，創(chuàng )造了獨特的工作環境。在工作時間幾乎不需要使用人工照明。建筑師使用了獲得國際照明協會(huì )(CIE)認證的《VELUX Daylight Visualizer》自然采光模擬軟件進行科學的分析，并根據具體情況進行設計調整，以保證辦公樓具有舒適的光環境和健康的室內氣候環境。

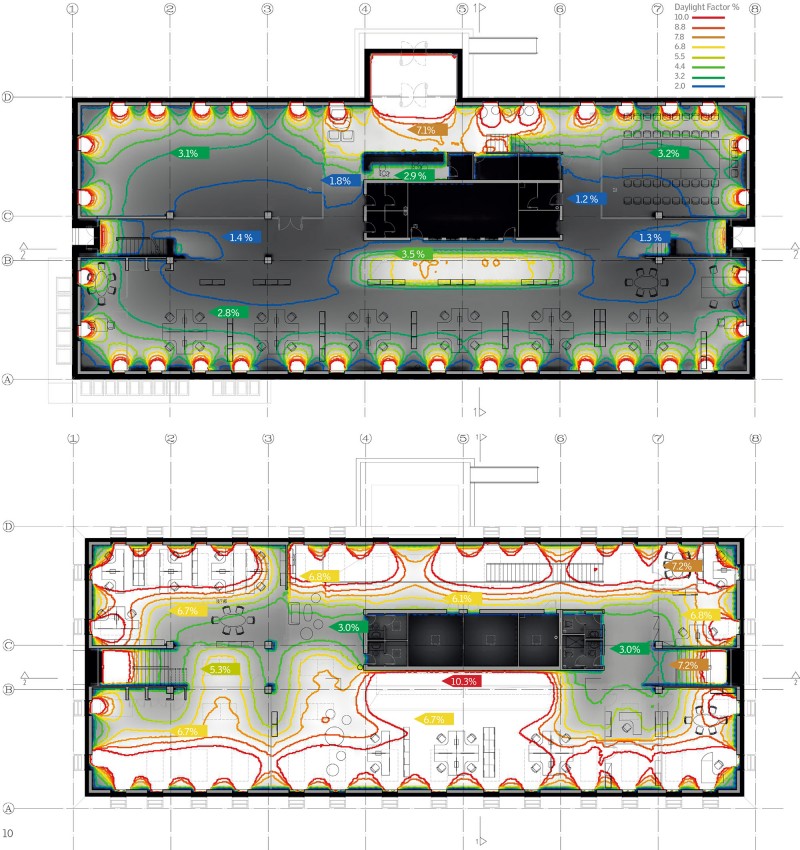

▽ 采光分析圖，daylight analysis

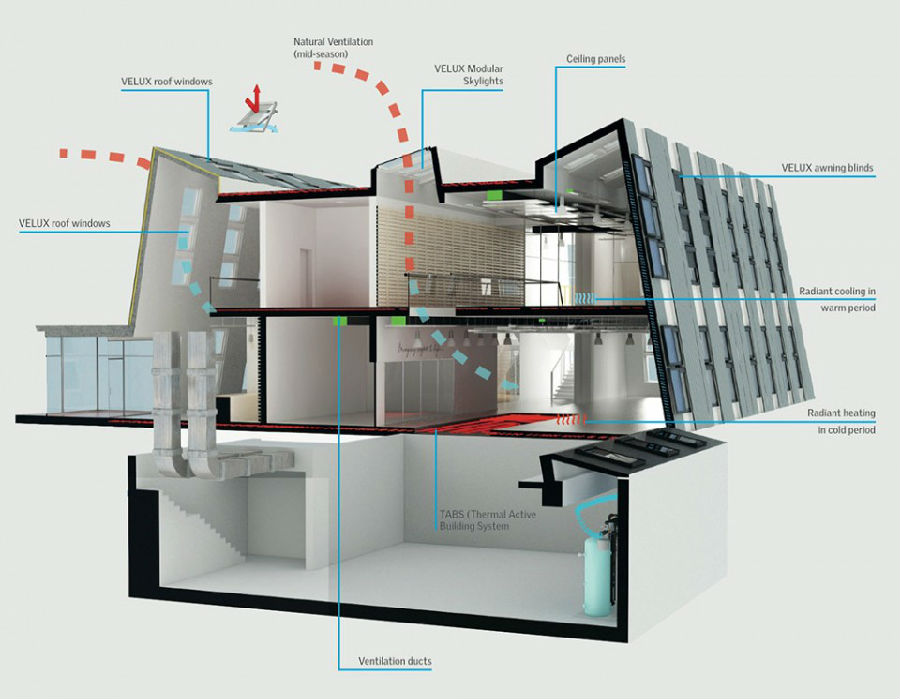

▽ 室內微氣候和通風，indoor climate and ventilation
節能設計與技術
項目使用了地源熱泵、混凝土埋管蓄冷蓄熱、太陽能熱水、加大屋面及墻體的保溫能力以及自動檢測室內氣候指標，自動調整供熱、供冷、通風等技術。
項目中使用了已經比較成熟的節能技術——地源熱泵技術，從能效方面來看，地源熱泵耗費一個單位的能源(電能)，大致可以產生相當于4個單位的熱能或者6個單位的冷能；從目前使用的效果來看，這項技術簡單實用，效果良好。
為提高屋頂、1層地坪和外墻的外保溫能力，外墻和屋面使用了厚度為25~750px的巖棉；為增加一層地面與基礎之間的保溫能力，使用了625px厚的擠塑板。在炎熱的夏季和寒冷的冬季，建筑立墻和屋頂，就像一座儲蓄“熱源冷源”的能源庫，能較大程度地消除建筑制冷和供熱過程中的峰值，從而節約能源，增加室內舒適度。
由于不具備大面積使用太陽能進行太陽能發電的條件，設計使用太陽能熱水器作為員工的洗浴用水。為了使用波谷電，以及熱輻射的舒適性，設計還使用了混凝土蓄熱/冷技術。
根據日照輻射熱的不同，建筑的東西南北4個立面分別使用了不同遮陽系數的玻璃，并采用了電動、太陽能電池、人工等不同驅動模式的室外遮陽簾，可根據太陽輻射的強弱、季節進行調控，并且根據不同的照度，利用調節使用全遮光、半遮光等不同的室內窗簾，進行自然光的控制。

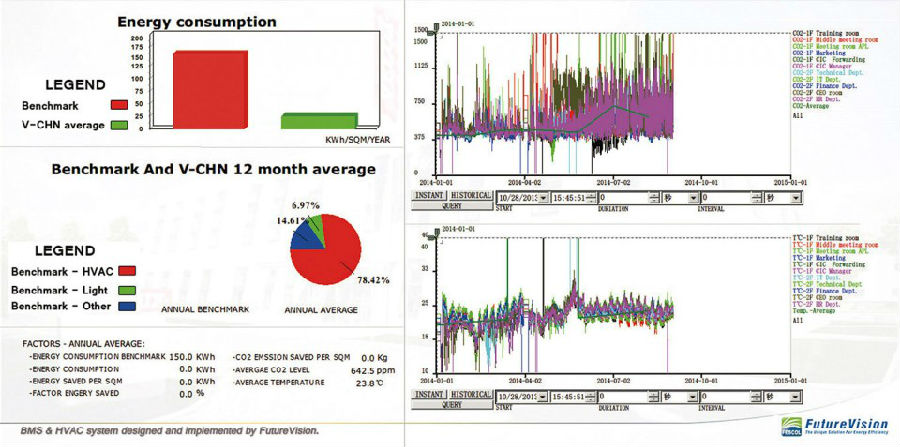

▽ 辦公樓能耗分析，energy consumption overview

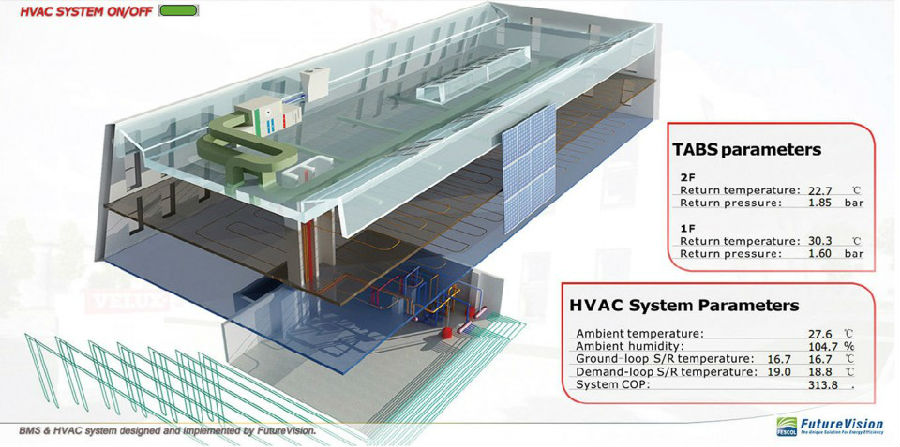

▽ 暖通空調系統示意圖，HVAC system overview

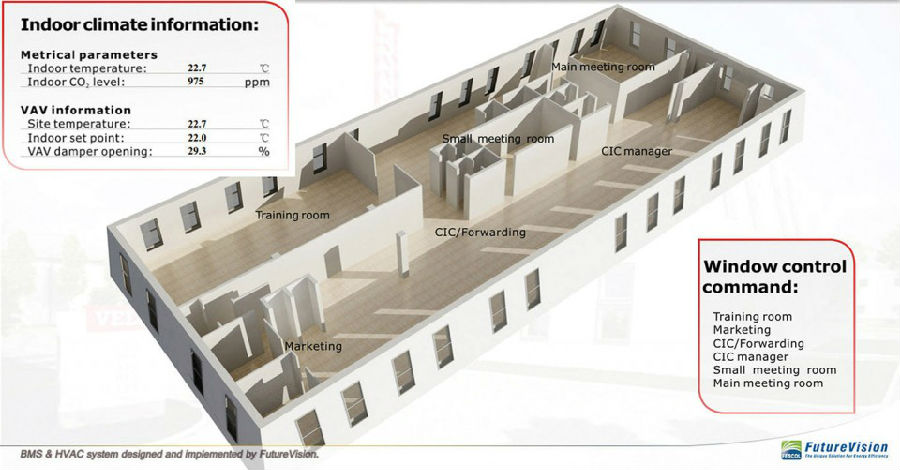

▽ 一層開窗控制系統示意圖，window control 1F

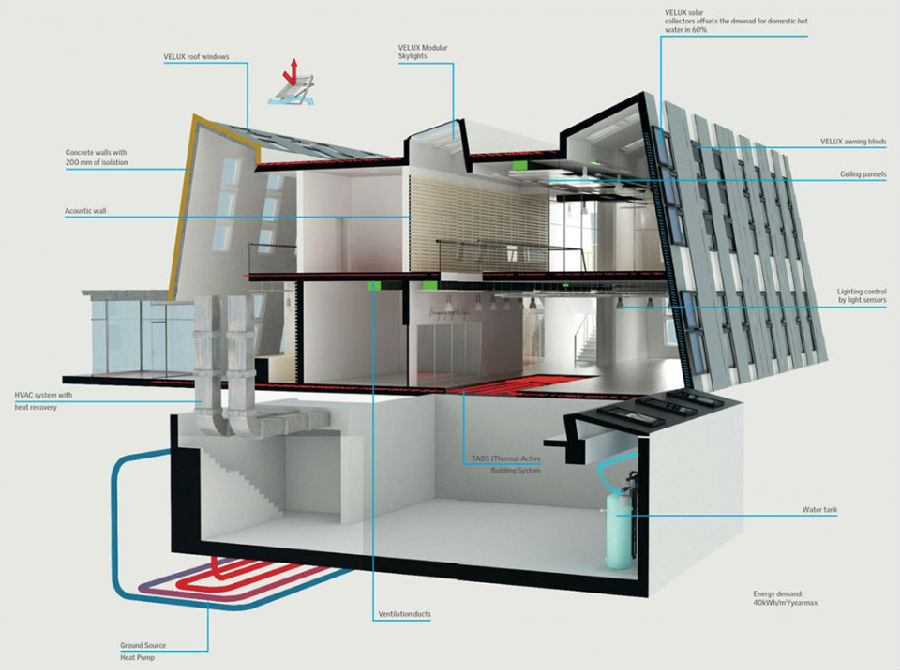

▽ 節能技術分析，energy-saving technologies
樓宇節能指標檢測系統
威盧克斯辦公樓，室內安裝了溫度、濕度、照度、二氧化碳等指標檢測設備，室外安裝了風力、風向、溫度、濕度、二氧化碳、雨水感應等檢測設備。把節能指標輸入到特定的程序里，由程序按照預先設計好的經濟、舒適、節能等優先等級，在窗戶、室內外窗簾、空調系統、空氣過濾系統、地源熱泵系統等選項中，選擇合適的選項進行調整，一旦指標超過設計標準，設備自行運轉，以保證各項指標的優良，并確保環境的舒適性，從而實現辦公樓能耗的精細化檢測和精確控制。
3.環境保護 ENVIRONMENT
為了使建筑對環境和文化資源的影響程度降至最小，避免建筑對生態的破壞，建筑內的辦公及衛生用紙，均采購使用廢棄木材、回收紙制造的紙張；建筑內辦公所產生的廢紙，都被隨時收集起來以便二次用紙；建筑采用內排水，部分雨水被收集起來，用以灌溉建筑周?chē)牟莸睾蜆?shù)木。
檢測與運行效果
根據大樓的數據記錄，整個大樓的實際年全部總電耗水平，包括取暖、制冷、設備、照明等所有項目，約為33kwh/m2，這個數值，相當于國內同類型公共建筑總能耗的1/5左右。

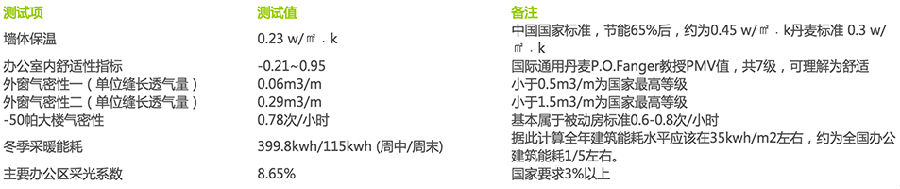

2014年2月28日-2015年1月7日，受住建部的委托，中國建筑科學研究院環境與能源研究院，對威盧克斯辦公樓進行了多項綜合檢測，大樓的氣密性，達到了正負50帕空氣壓差條件下?lián)Q氣次數0.78~1.1次/小時，這一結果，大體相當于被動房標準水平（被動房氣密性水平一般認為應該達到在正負壓差50帕的條件下?lián)Q氣次數0.6~0.8次/小時）；大樓墻體的平均保溫系數，達到0.23W/m2.k，大樓的采光系數，一樓平均8%，二樓平均11%，國家要求值為3%。
結語
威盧克斯辦公樓，通過節能設計，比起一般的同類型同體量的建筑，每年減少碳排放250噸，250噸的碳排放，相當于一架大型飛機，從丹麥飛到澳大利亞142個來回所排出的二氧化碳的總量。這一貢獻對環境的保護作用也不可低估，如果中國建筑都有如此的節能水平，那我們的環境清潔程度將會(huì )大大改善。此外，自2009年至今，在主動式建筑理念指引下，在全球范圍內建造的眾多示范性項目實踐發現，示范性建筑對能效貢獻的70%，主要來自于建筑的各項指標的精心設計，比如窗地比，體型系數，開窗方向、大小、形狀，窗簾選擇，玻璃選擇等，而不是來自于建筑所使用的新科技、高技術。建筑設計只是相對基礎的一個階段，要完成預設的目標，必須在設計、施工、使用3個階段中，分別投入大量的精力，才能成為真正的綠色可持續建筑。

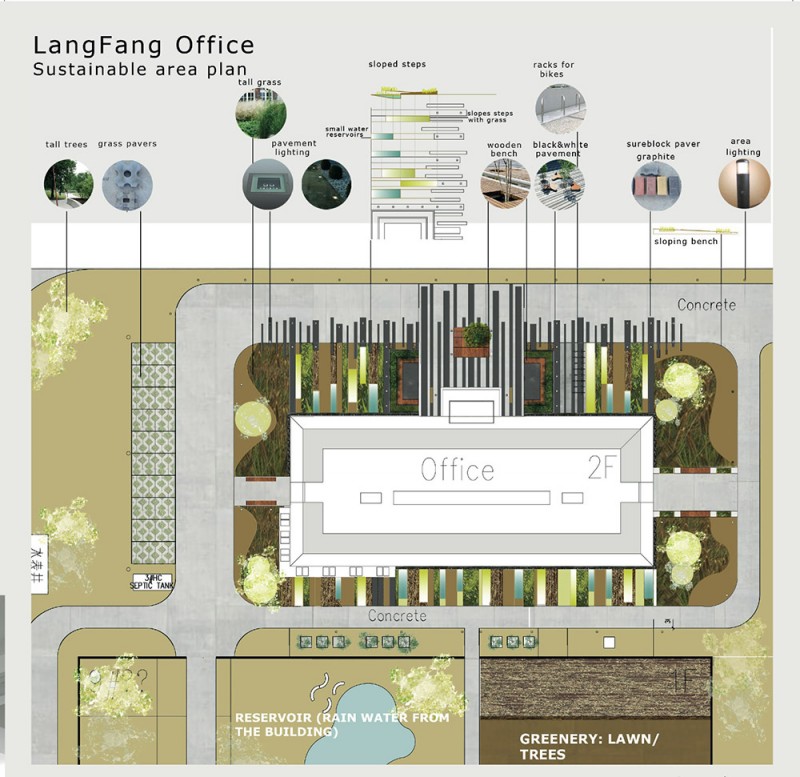

▽ 總平面圖，site
